Application Note

電流高精度測量的核心解決方案

儀器設備中應用

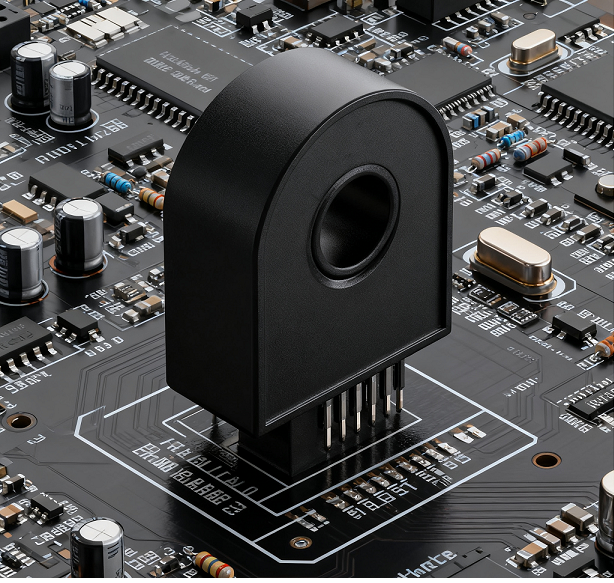

▋ 磁通門電流傳感器交直流電源產品應用介紹

磁通門電流傳感器為交直流電源提供了接近計量級別的實時電流測量反饋，使其在輸出精度、穩定性與測量可信度方面實現了質的飛躍。

▋ 核心應用場景與設計

1. 提升輸出精度與穩定性，尤其是在微小電流場景

• 優勢：磁通門傳感器具有極高的精度和極低的溫度漂移。




• 應用價值：對于需要輸出或測量微小電流（如mA、μA級）的精密電源（例如生化分析、傳感器偏置），傳統傳感器的零點漂移和噪聲會嚴重影響輸出質量。磁通門技術能提供極其穩定、準確的電流反饋信號，確保電源即使在惡劣溫度環境下也能輸出設定值的精確電流。




2. 實現“真”無縫交直流輸出與測量

• 優勢：磁通門技術對直流和交流（直至高頻）具有同等的測量精度和近乎為零的相位延遲。




• 應用價值：




• 直流輸出：提供純凈、穩定的直流電流。




• 交流輸出：在輸出交流或紋波信號時，能精準測量其真實有效值（True RMS）和波形，不會因傳感器本身的頻響限制而失真。這對于電源質量（THD）和功率分析至關重要。




3. 為精密功能提供基石：無縫量程切換與功率計算

• 優勢：高動態范圍和寬頻帶。




• 應用價值：




• 無縫量程切換：在需要寬范圍電流輸出的電源中，磁通門傳感器的高動態范圍和低噪聲特性使得自動量程切換更加平滑、精準，避免了量程切換時的讀數跳變或盲區。




• 精確功率計算：電源內置的功率分析功能（P=UI）的精度極度依賴于電流測量的準確性。磁通門傳感器確保了電流值的準確，從而使得計算出的功率值真實可信，尤其在進行效率測試或器件功耗分析時至關重要。




4. 增強系統的集成性與可靠性

• 優勢：非接觸式測量，天然電氣隔離。




• 應用價值：磁通門傳感器原邊（被測電流）與副邊（信號處理）完全隔離，無需像分流器那樣引入額外的接地或共模電壓問題，簡化了系統設計，提高了電源在高壓或浮地應用中的安全性和可靠性。










▋ 核心優勢

核心技術參數：

電流量程60A~24000A；

準確度0.01%~0.05%；

核心技術參數：

電流量程5A~200A；

準確度0.01%~0.05%；
